低压SVG动态补偿

发布时间:2026-04-14

概述

静止无功发生器(又称:SVG)的基本原理是将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,就可以使该电路发出满足要求的无功电流,实现动态无功补偿的目的。

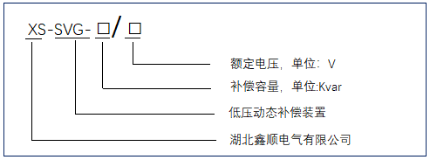

型号说明


应用范围

静止无功发生器(SVG)可广泛适配商业建筑、冶金矿山、汽车制造、光伏发电、石油化工、通用机械、轻工制造、市政工程、军工、电子加工、有色金属、船舶制造等全行业场景。设备具备响应速度快、补偿效果稳定、运行不受电网系统参数制约、全套保护功能完善、整机占地面积小等核心优势,能够有效改善供电电能质量,减少电网线路损耗,是工业与配电系统中理想的无功补偿治理设备。

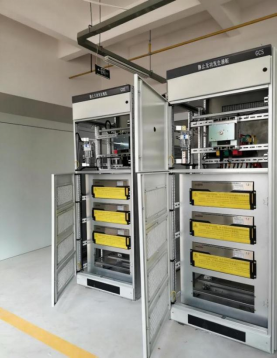

产品图片

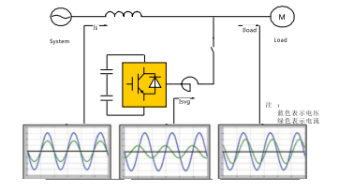

SVG工作原理

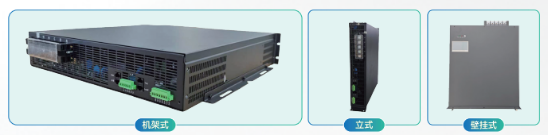

产品图片


性能特点

1、根据现场情况,将SVG模块与TSC容量灵活配置,实现不同场合的需求;

2、实现无级补偿功能,无功补偿率大于99%;

3、根据不同的补偿需求,定制不同的产品搭配,实现最佳投资回报;

4、扩大应用行业与纯TSC相比,可应用于负荷快速变化及谐波情况严重的场合,应用行业范围更广。



技术参数表

项目



项目描述

电气规格

额定电压(V)

380V±20%

接线方式

三相三线或三相四线

频率(Hz)

50±5

额定容量(kvar)

30~100kvar

无功补偿率

> 99%

效率

≥97.5%

响应时间

< 5ms

系统 THDi

< 3%

并联运行

多模块并联运行

通信方式

通讯接口

RS485,网口,CAN

通讯协议

Modbus

环境规格

海拔高度

低于 1000 米,高于 1000 米时降额使用,每升高 100 米降额 1%

环境温度

-35℃~+60℃

相对湿度

5%~95% 之间,无凝露

结构

防护等级

IP20(可定制)

颜色

7047 灰白(可定制)

净重

20KG(根据容量)

冷却方式

智能风冷

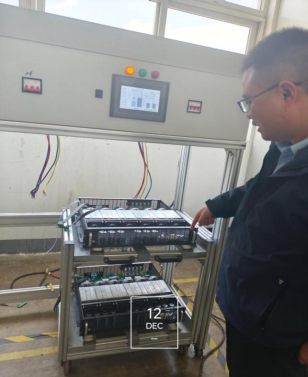

产品图片


订货须知

1、因功率因数大小对装置的设计至关重要,订货时需提供详细的自然功率因数和目标功率因数;

2、其它技术要求如:柜体颜色、元器件选型等。
