概述
XSGB系列高压电容无功补偿装置选用优质三相高压电力电容器，对电动机进行无功功率补偿，高压电容补偿装置安装在电动机机旁，电动机与电容同步投切或延迟投切的无功补偿装置，用于提高功率因数，降低电动机定子电流，从而实现节能降耗和改善电网供电质量的作用。
型号说明

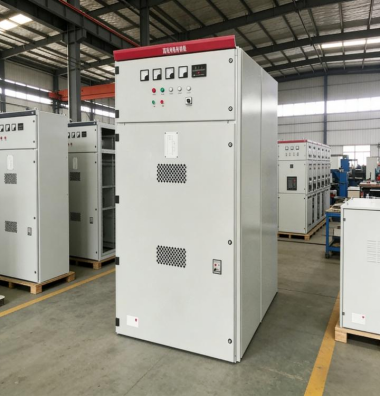

产品图片
工作环境
1、环境温度为-40℃-+45℃；
2、相对湿度不超过95%；
3、安装运行地区海拔不超过1000M；
4、安装场所：无剧烈机械震动，地面倾斜度不超过5°，周围介质无有害气体及蒸汽，无导电性或爆炸性尘埃。

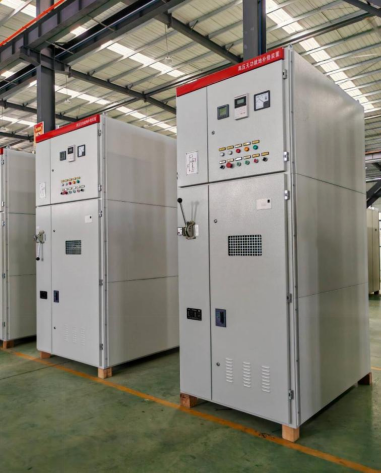

产品图片
性能特点
1、功率因数可提高到0.95以上，降低无功功率；
2、具有高压带电显示和电磁锁，确保设备可靠运行和人身安全；
3、采用优质三相高压电力电容器，具有介质损耗小、体积小、运行温度低、重量轻等特点；
4、电容器内置放电电阻，使装置脱离电网后，5分钟内将残余电压降至50V以下。
技术参数表
项目 | 功能和指标 |
适配电压 | 3kV-10kV |
补偿容量 | 75kvar-500kvar |
最高工作电流 | ≤1.3 倍额定电流 |
最高工作电压 | ≤1.1 倍额定电压 |
断电残压 | 5s 后≤10% 额定电压 |
防护等级 | IP20/IP40 |
整体结构 | 柜式 |
保护和监控 | 外熔丝 |
使用环境 | 海拔高度不超过 1000 米； |
上限 40℃(24 小时平均气温不超过 35℃)，下限 0℃； | |
相对湿度不超过 90%； | |
安装地点不允许有导电尘埃及腐蚀性气体。 |
选型表
型号 | 标称电压(kV) | 额定容量（Kvar） | 尺寸W*D*H(mm) | 定制尺寸 |
XSGB-100/6-10 | 3/6/10 | 100 | 1000*1500*2300 | 此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
XSGB-150/6-10 | 3/6/10 | 150 | 1000*1500*2300 | |
XSGB-200/6-10 | 3/6/10 | 200 | 1000*1500*2300 | |
XSGB-250/6-10 | 3/6/10 | 250 | 1000*1500*2300 | |
XSGB-300/6-10 | 3/6/10 | 300 | 1000*1500*2300 | |
XSGB-350/6-10 | 3/6/10 | 350 | 1000*1500*2300 | |
XSGB-400/6-10 | 3/6/10 | 400 | 1000*1500*2300 | |
XSGB-450/6-10 | 3/6/10 | 450 | 1000*1500*2300 | |
XSGB-500/6-10 | 3/6/10 | 500 | 1000*1500*2300 |
订货须知
1、确认电网额定电压、容量等；
2、确认电气系统中是否有谐波或产生谐波的设备及主要谐波特征和含量；
3、确认系统自然功率因数和目标功率因数；
4、安装要求，如：柜体颜色、是否并柜、进出线方式等；
5、若有特殊要求，请与我公司协商订货。
