概述
XSCR/Y系列一体化中高压开关磁控软起动柜，主要适用于鼠笼式异步电动机、同步电动机的起动和停止的控制与保护。利用新一代自耦励磁式软起动专利技术而成功研发的新型固态软起动装置，适用于大中型、特大型鼠笼式或同步电动机的起动。

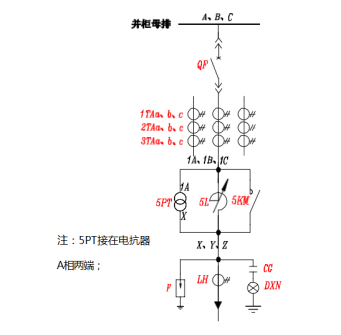

在鼠笼或者同步电动机的定子回路串入阻抗可以平滑改变的自励式可控电抗器，通过闭环控制系统，自动调整自励控制绕组(无需加入外部大电流电源)中直流电流的大小，自耦励磁式可控电抗器的阻抗在预定的时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电动机软起动。

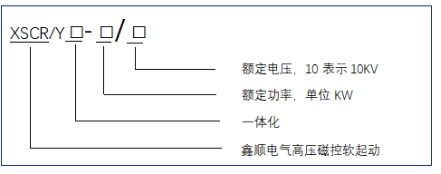

型号说明
性能特点
1、友好的人机界面，方便起动参数的设定、调整、查询；
2、采用国际领先的计算机仿真技术，使整个起动过程可预测、可控制、可调整；
3、安全稳定性高，使用寿命长；
4、可以按不同的工况的要求选择恒流、爬坡、突跳三种不同的起动电流曲线方式；
5、自动化程度高，操作方便，可实现软停车；
6、重复使用性好，起动性能不受环境温度影响。
产品图片
性能参数表
项目 | 参数 |
适配电动机电压 | 3kV~10kV(11kV电机需特殊设计) |
适配电动机功率 | 200kW~5000kW |
起动电流 | 2.5~3.5倍额定电流 |
起动压降 | 带旁路接触器时，小于3V |
起动时间 | 5~120s |
起动频度 | 1~3次/小时 |
起动方式 | 恒流、爬坡、突跳起动电流曲线 |
停车方式 | 自由停车，软停车，制动停车 |
过载能力 | 500% 30s；120% 长期 |
通信功能 | 标准RS485接口 |
防护等级 | IP4X 特殊要求另行定制 |
整体结构 | 柜式 |
外形尺寸 | 详见选型参数 |
保护功能 | 缺相保护，过热保护 |
使用环境 | 海拔不超过2000米，超过时需要降低条件使用； 环境温度是-25℃ ~+45℃；最大相对湿度95%无冷凝； 安装地点无腐蚀性气体，无导电尘埃，无剧烈震动(小于0.5G)，通风良好。 |
产品图片
订货须知
（1）额定功率、额定电压、额定电流、频率、控制电压；
（2）电机负载工况；
（3）海拔高度、环境温度；
（4）外壳材料种类、防护等级；
（5）一次回路方案、配置选型等。
