概述
XSKR系列高压电抗软起动柜是用于额定电压3～10KV的大中型鼠笼式电机或同步电机的降压软起动设备，在电机定子回路串入阻抗可平滑改变的电抗器，调整控制绕组中直流电流的大小，阻抗在预定的时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电机起动，起动电流维持在额定电流的3.5～5倍以下，起动结束后，电抗器自动切除，起动过程对电网无冲击。
型号说明
性能特点
1、起动平滑无冲击，起动电压降在10%以内，对电网影响不大；
2、起动电流在额定电流的3.5~5倍，起动时间20~60s可调，可连续起动2~3次；
3、铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小；
4、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；
5、可采用PLC控制，通过RS485接口和上位机进行通讯，满足DCS控制系统要求；
6、对环境适用海拔不超过2000米；环境温度：-25~45℃；相对湿度不超过90%；
7、产品的整体结构紧凑，安装尺寸小，占用空间小。
产品方案图
性能参数表
项目 | 功能和指标 |
适配电机电压 | 3kV~10kV(11kV电机需特殊设计) |
适配电机功率 | 200kW~3200kW |
起动电流 | 4~5倍额定电流 |
运行方式 | 软起结束后旁路接触器吸合 |
起动次数 | 2~3次/小时 |
起动特点 | 对电网无大的冲击 |
软起动时间 | 20~60s可调 |
防护等级 | IP20/IP40 |
整体结构 | 柜式，结构紧凑，安装尺寸小，占用空间小 |
保护和监控 | 可采用PLC控制，通过RS485接口和上位机进行通讯，满足DCS控制系统要求 |
使用环境 | 海拔高度不超过2000米； 上限45℃(24小时平均气温不超过35℃),下限-25℃； 相对湿度不超过90%； 安装地点不允许有导电尘埃及腐蚀性气体。 |

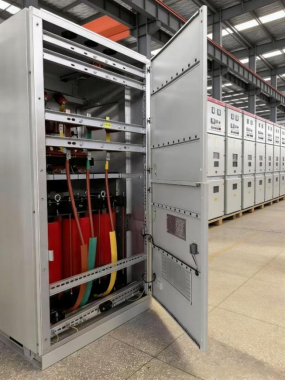

产品图片

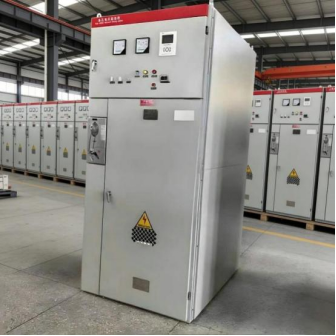

产品图片
选型表
型号 | 标称电压(kV) | 输出功率(kW) | 尺寸W*D*H(mm) | 定制尺寸 |
XSKR-500/6 | 6 | ≤500 | 1000*1450*2300 | 此尺寸为标准尺寸参考，如有出口或特殊工况，对尺寸有要求可定制生产； |
XSKR-1000/6 | 6 | 1000 | 1000*1450*2300 | |
XSKR-1500/6 | 6 | 1500 | 1000*1450*2300 | |
XSKR-1800/6 | 6 | 1800 | 1000*1450*2300 | |
XSKR-500/10 | 10 | ≤500 | 1000*1450*2300 | |
XSKR-1000/10 | 10 | 1000 | 1200*1500*2300 | |
XSKR-1500/10 | 10 | 1500 | 1200*1500*2300 | |
XSKR-1800/10 | 10 | 1800 | 1200*1500*2300 |
订货须知
（1）额定功率、额定电压、额定电流、频率、控制电压；
（2）电机负载工况；
（3）海拔高度、环境温度；
（4）外壳材料种类、防护等级；
（5）一次回路方案、配置选型等。
